概述
DNS over HTTPS(DoH)由RFC8484定義，其目標之一是增加用戶的隱私，通過 HTTPS 解析 DNS 查詢。目前國外廠商如Adguard、Cloudflare、Google、Quad9等對公提供DoH服務，國內也有廠商陸續提供DoH服務。此外，也可以通過自建DoH服務器的方式進行DoH傳輸。以騰訊云DoH服務器(https://doh.pub/dns-query)為例，運用瀏覽器訪問百度，同時進行抓包分析，結果如下：
? 解密前，只能看到與DoH服務器間的TLS Application Data消息，數據被加密。

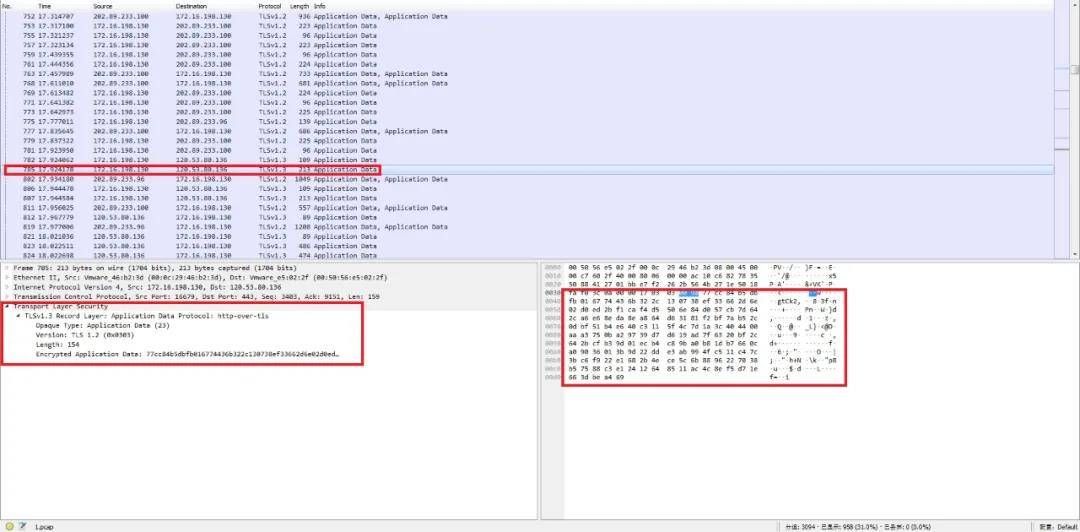

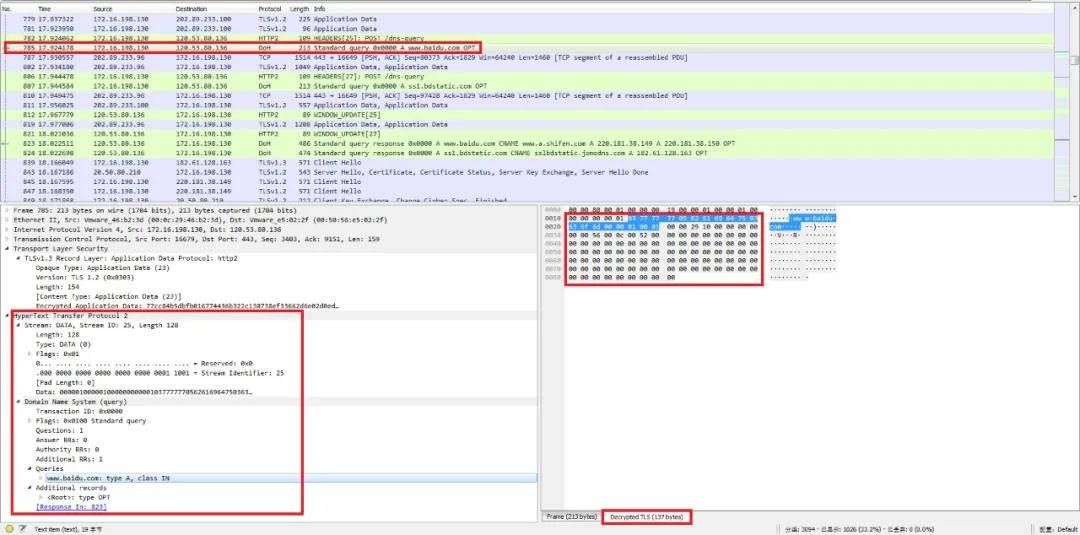

? 解密分析：利用瀏覽器同步生成(Pre)-Master-Secret 日志對流量進行解密，第785個數據包的內容如下：
可以清晰看到DNS協議流量被封裝進HTTP協議，并進一步經過TLS協議加密，形成了HTTPS流量。
DoH 的優點是顯而易見的，該技術提高了DNS服務安全性并保護了用戶隱私。但DoH也是一把雙刃劍，傳統的惡意DNS隱蔽隧道，同樣可以通過利用DoH服務進行HTTPS協議加密封裝，進一步增強自己的隱蔽性。我們經過試驗，知名DNS隧道工具、熱門黑客平臺如Iodine、DNS2TCP、 DNScat2、Cobalt Strike等，都可以通過DoH服務將DNS隧道流量轉換為HTTPS協議。這類利用DoH技術加密傳輸?shù)膼阂釪NS隧道流量，給檢測造成了新的挑戰。
惡意DoH流量檢測
與一般TLS加密流量檢測相比，利用DoH技術加密傳輸?shù)膼阂釪NS隧道流量(以下簡稱惡意DoH流量)檢測的難度更高。惡意DoH流量完全可以利用正常DoH服務器進行中轉，那么單純從DoH服務的TLS協商過程中暴露的明文信息(如TLS握手信息、證書信息、背景DNS流量特征等)判定會造成較大誤報，必須從更深層次尋求另外的維度進行判斷。本次針對DoH惡意流量檢測的研究，將重點放在與完成握手協商后的加密數據會話過程。研究過程包括數據搜集、特征工程、模型訓練、實際測試幾個環節。
1 數據搜集
數據搜集分為公開數據搜集和自建環境搜集。因DoH協議比較新，所以公開數據集不是特別豐富。Canadian Institute for Cybersecurity (CIC)在2020年公開了一個DoH數據集DoHBrw-2020。我們對該流量集進行了處理，可以得到正常(以下簡稱白)DoH流量+正常HTTPS流量共514459次會話，惡意(以下簡稱黑)DoH流量共144167次會話。
DoHBrw-2020數據集主要針對國外廠商提供的DoH服務，另外數據集偏小。為了彌補數據集不足，我們搭建模擬環境針對國內主要DoH服務進行了白/黑DoH流量搜集，通過自建DoH服務器，同樣進行了白/黑DoH流量的搜集。白流量主要通過腳本調用熱門瀏覽器，利用DoH服務對常用網站進行訪問進行捕獲搜集。黑流量主要通過搭建Iodine、DNS2TCP、 DNScat2、Cobalt Strike等實驗環境，利用國內DoH服務器、自建DoH服務器等進行流量搜集(所有數據搜集均在嚴格可控范圍內進行，未對實驗環境之外設施造成影響)。
2 特征工程
特征工程是建立惡意DoH流量檢測模型的重要步驟，直接決定了模型檢出效果的好壞。如前所述，針對惡意DoH流量，無法單純從服務端證書、背景DNS、SNI信息等方面進行檢測，因此本次特征工程的重點放在加密數據會話過程，即TLS協議的Application Data消息交互階段?；陂L(zhǎng)期從事加密流量檢測的經驗和對DNS隧道行為的深刻理解，我們?cè)O(shè)計了超過100項，大于1000維特征值，涵蓋加密消息個數、長度、到達時間等重要加密會話行為信息。我們?cè)诤诎譊oH流量集上對這些特征進行了分析。因特征眾多，在這里簡要列舉幾項。

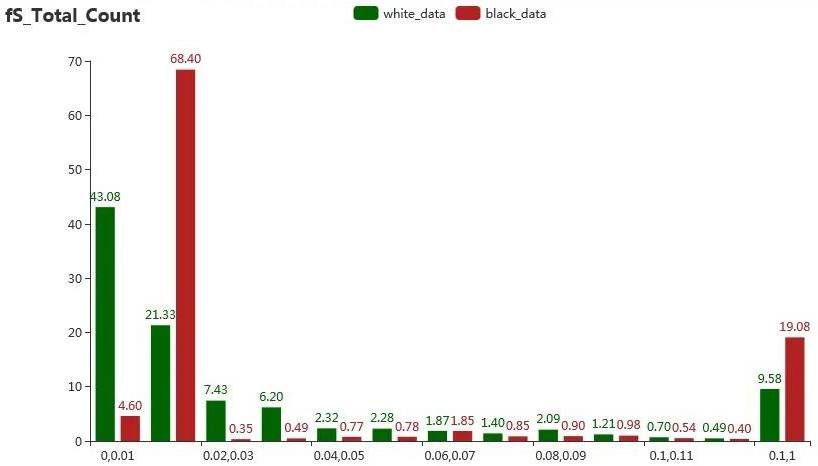

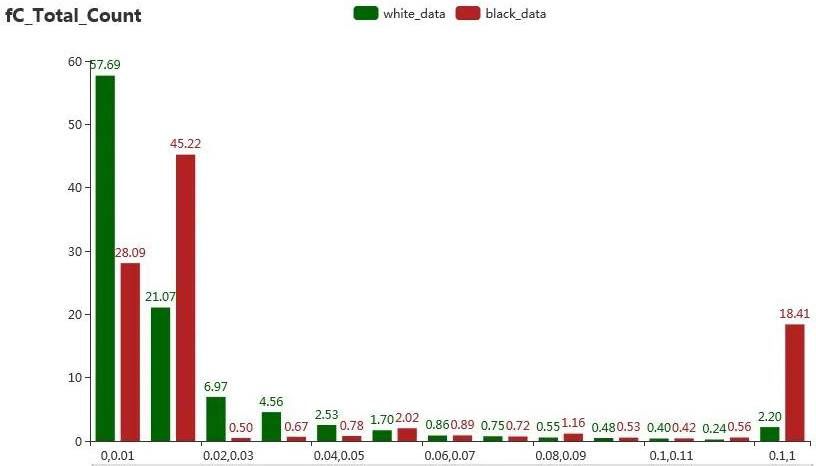

? C_Total_Count/S_Total_Count：Client/Server端Application Data消息總個數(線性歸一，歸一化區間0-512):
通過數據統計可見，大約60%的白流量，Client端Application Data消息的總個數在0-0.01之間(約1-5個Application Data消息)，而在這個區間的黑DoH流量?jī)H占不到30%。大約45%的黑DoH流量個數在0.01-0.02之間(約6-10個Application Data消息)。在0.1-1區間(約大于50個Application Data消息)中包含了將近20%的惡意DoH流量，而本區間中的白流量?jī)H占2.2%。Server端Application Data消息總個數分布與Client端相比有相似之處，但也有所不同，在此不再贅述。

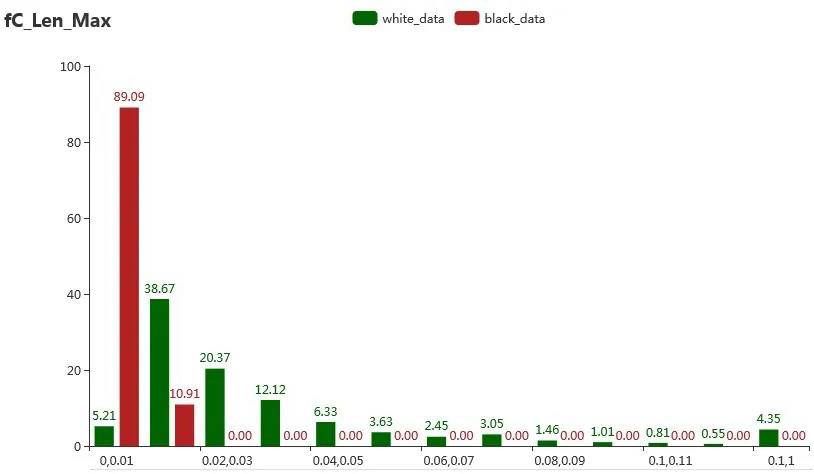

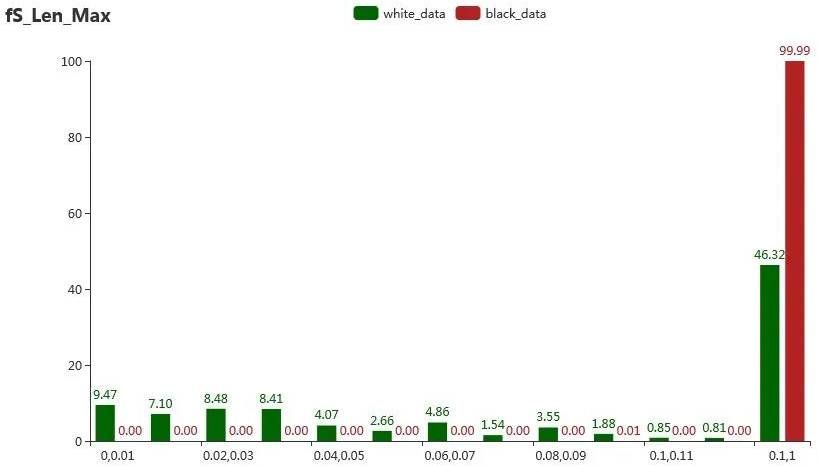

? C_Len_Max/S_Len_Max：Client/Server端Application Data消息長度最大值(線性歸一，歸一化區間0- 16384):
通過數據統計，90%的黑DoH流量，Client端Application Data最大長度傾向小于約160字節，回傳過程中，Server端Application Data消息的最大長度基本都達到了16384字節。盡管如此，也不能使用Server端回傳大包這個單一因素進行判別，因?yàn)?6%的白流量也會使用較長的Application Data消息進行傳輸。

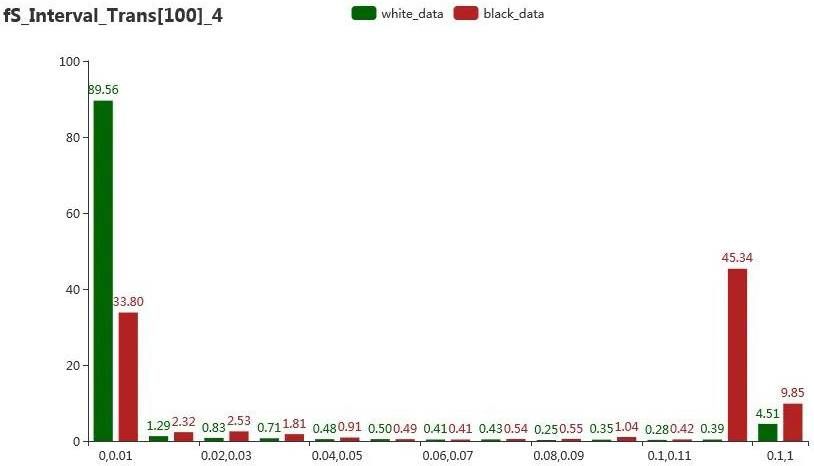

? S_Intervel_Trans[100]_4：Server端Application Data消息到達時間間隔轉移矩陣第五維:
我們?cè)?-300秒時間內根據數據分布，劃分為10個區間。將每?jī)蓚€(gè)Application Data消息到達時間間隔根據區間落點的轉換，形成Application Data消息到達時間轉移矩陣。轉移矩陣為10*10，共100維。從流量集數據分析，在矩陣的第五維上，黑白流量獲得了比較好的分辨度。

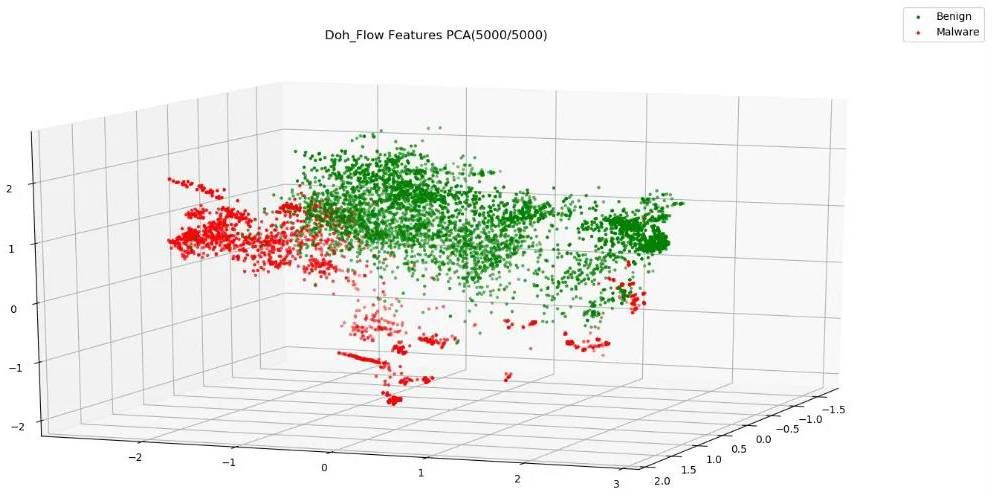

篩選較好特征后，我們隨機選取了黑白流量各5000次會話，進行了PCA降維可視化分析。PCA算法降至3維：

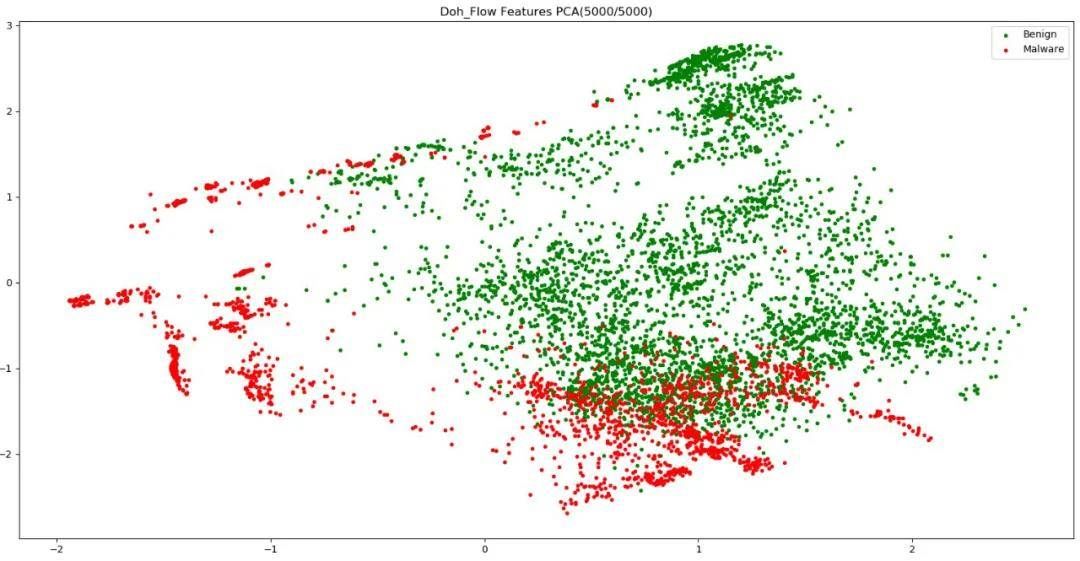

PCA算法降至2維：
由于降維過程中帶來的信息損失，3維和2維散點圖出現了少量合理的重疊。由特征工程以及可視化分析可知，我們選取的特征，可較好的分辨黑白流量集，為下一步訓練模型提供了良好基礎。
3 模型訓練和測試

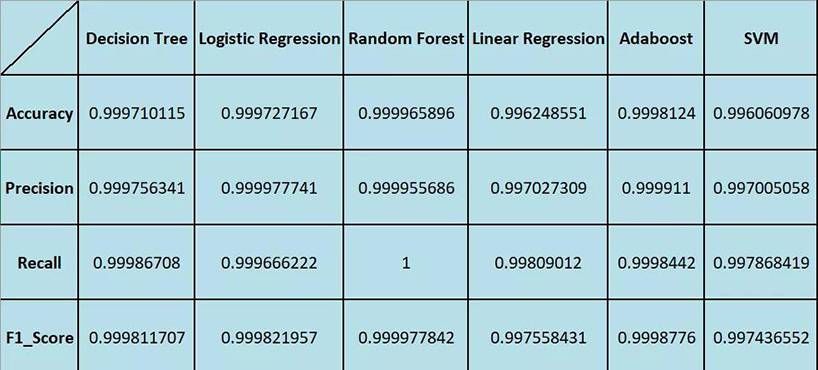

選取Decision Tree、Logistic Regression、Random Forest、Linear Regression、Adaboost和SVM等算法進行模型訓練和測試對比，相應結果如下：
從測試結果進行分析，綜合考慮精確率、準確率和模型泛化能力，結合工程化實現等因素，選取隨機森林算法作為產品使用的算法。
產品檢出

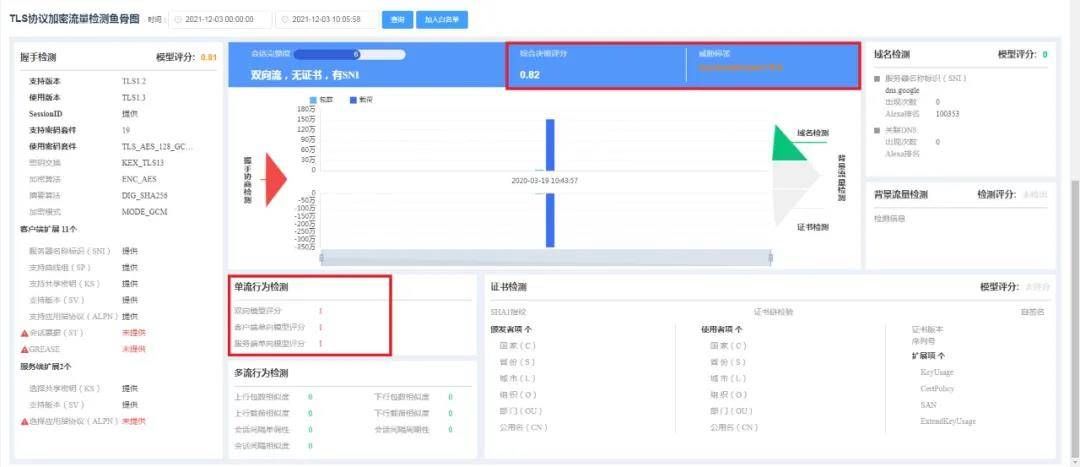

觀成瞰云-加密威脅智能檢測系統目前已集成惡意DoH流量檢測能力。產品檢出截圖如下所示：
從魚骨圖可以看出，雖然惡意DoH會話的SNI為知名白域名，但是上文所述的單流行為檢測模型給出了較高的判斷，另外惡意DoH會話的握手協商特征也與熱門瀏覽器的TLS握手協商存在差異，系統最終綜合決策評分為0.82，威脅標簽為DNSTunnelOverHTTPS。
