隨著工業不斷的發展，工業企業間合作不斷加強，伴隨著工業4.0時代的來臨，傳統工控系統的物理隔離，正在被不斷打破，工控安全也越來得到了重視，無論從法律法規的要求還是企業需求，都在逐步擴大中。但是，搞工控安全研究的人員，和成熟的工控安全產品卻寥寥無幾，難以滿足現狀的需求。工控安全是個跨學科的技術，需要結合多方面的專業知識，需要較高的技術上要求。特別是工業控制系統中，協議也存在眾多的標準，當然也存在大量的私有協議，比如：西門子的是S7Comm協議，本文將基于scapy庫構S7Comm協議數據包來實現對上位機進行中間人攻擊。
一、Scapy介紹
Scapy是一個Python第三方庫，使scapy我們能夠發送，嗅探、分析并偽造數據包。從而可以實現掃描，跟蹤路由，探測，單元測試，攻擊或網絡發現。它可以取代hping、arpspoof、arp-sk，arping等工具來實現攻擊，Scapy是一個可構建網絡數據包的強大第三方庫。
具有以下幾個特點:
1.可以通過交互模式,對數據包進行解析研究。
2.可以用來網絡數據包嗅探和并根據我們的需求構造packet。
3. scapy已經內置了大量的網絡協議構造方法，如：DNS,ARP,IP,TCP,UDP，它可幫助我們非常方便的構造數據包，本次我們將使用scapy中的IP()、Ether()、ARP()，來實現網絡欺騙、實現中間人攻擊，并使用它來封裝上層的工控協議，偽造數據包對上位機發起攻擊。

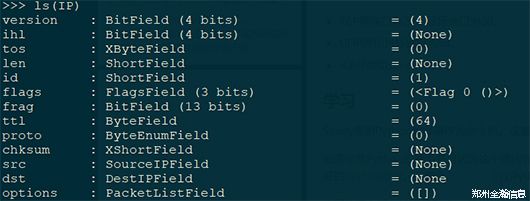

IP類
Ether類
ARP類

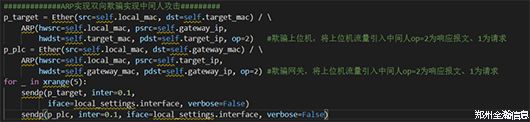

代碼示例
接下來我們將使用scapy來封裝S7comm數據包。
二、S7comm介紹

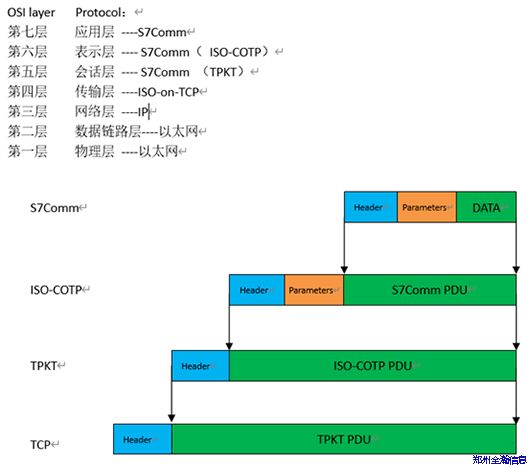

S7Comm(S7 Communication)是西門子的私有協議，是西門子工業控制通訊協議簇里的一種，S7Comm協議是基于TCP/IP實現依賴于面向工控系統的傳輸服務。S7Comm協議被封裝在TPKT、ISO-COTP協議中，從而協議數據可夠通過TCP傳送。它用于PLC編程，早期的西門子私有協議S7comm通信，對安全考慮不足。不具備的加密功能，沒有任何防止重放攻擊機制，可輕易被利用。具體協議結構如下圖所示：
三、中間人攻擊實現
中間人攻擊(Man-in-the-MiddleAttack，簡稱“MITM攻擊”)這種攻擊方法是通過各種技術手段將控制目標系統的節點，并將該節點邏輯上串在兩臺通信計算機之間，這個節點就稱為“中間人”。
中間人攻擊中我們要分別對上位機和PLC進行欺騙。將上位機和PL的流量同時引入控制節點中，通過控制中間節點來實現傳輸數據的獲取、篡改等。攻擊示意圖如下所示：
攻擊步驟：
1、 第一步是利用ARP欺騙篡改PLC、上位機ARP緩存，實現劫持流量，這一步是實現中間人攻擊的關鍵，可根據ARP刷新時間，調整ARP欺騙頻率，維持劫持狀態。
2、 第二步：通過截取的流量的分析，獲取工控協議通信內容例如通信端口，傳輸數值等。
3、 第三步：根據獲取的協議，偽造PLC設備與上位機數據傳輸，篡改數值、狀態來實現攻擊目的。

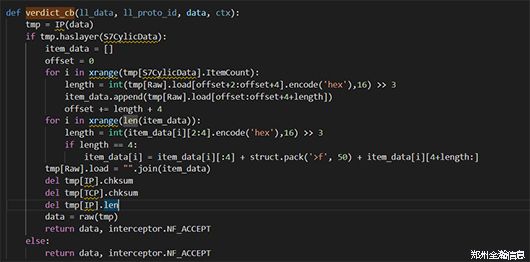

示例代碼：
